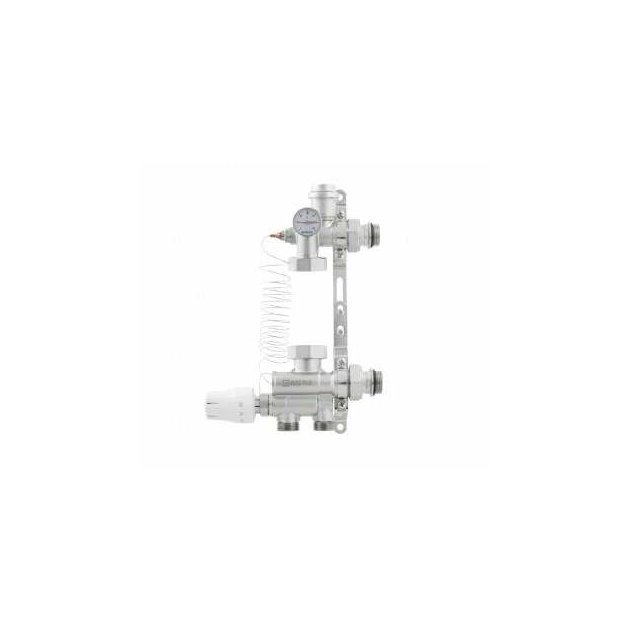

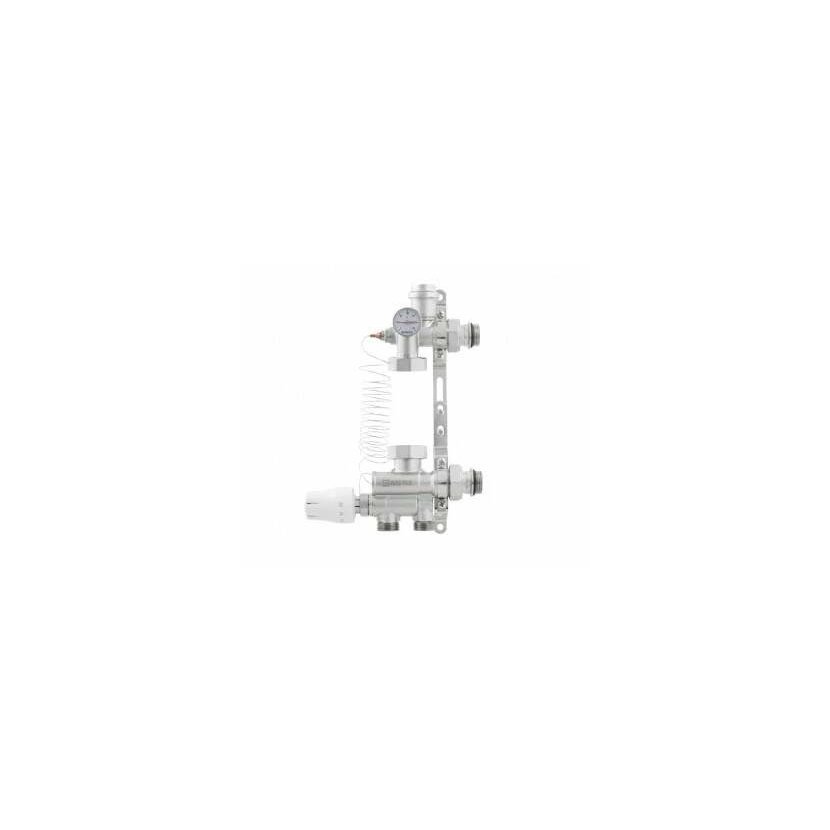

RAFTEC směšovací jednotka SUR03 (bez čerpadla) SUR03

Směšovací jednotka je vyrobena z mosazi metodou horké ražby a pokryta niklem. Uzel se používá ve vestavěných topných systémech, jako jsou teplé podlahy, teplé stěny, vytápění otevřených ploch atd. Čerpadlo-směšovací jednotka je vhodná pro společné použití s kolektory distribuce tepla.

Kombinace všech prvků bloku je vyrobena na pryžových těsnicích kroužcích, což umožňuje opustit použití dalších těsnění. Jednotka je dodávána s termohlavicí vyrobenou z kapilár, automatickým výstupem vzduchu, dvojitým upevňovacím držákem a horním teploměrem. Jednotka je dodávána bez oběhového čerpadla. Instalační délka použitého čerpadla by měla být 130 mm.

Termohlavice s dálkovým čidlem lze použít jako pohon termostatického ventilu, při použití společně s regulátorem je použit servopohon.  Směšovací jednotka s čerpadlem je určena pro použití v topných systémech se sníženou teplotou teplonosného média. Jednotka zajišťuje udržení nastavené teploty a průtoku v cirkulačním okruhu a také umožňuje regulovat teplotu a průtok topného média v závislosti na požadavcích uživatele. Přípojováci zavity pro čerpadlo jsou 1 1/2".

Všechny naše výrobky jsou pojištěny a je na ně vydáno prohlášení o shodě.

Specifikace:

• materiál tělesa: Niklovaná mosaz


• průměrná celková životnost, roky: 15


• třída přesnosti závitu: "?" (ISO7/2)


• těsnění vývodky: EPDM


• typ závitu připojovacích nátrubků: VZ


• závity připojovacích nátrubků: G 1"


• závity vývodů rozdělovače: 1"


• velikost závitu termostatických ventilů: M30x1,5


• montážní délka čerpadla, mm: 130


• velikost matice oběhového čerpadla: 1 1/2"


• středová vzdálenost vývodů, mm: 200


• maximální výkon, kW: 12,5


• rozsah nastavení tepelné hlavice, °C: 20 až 60
