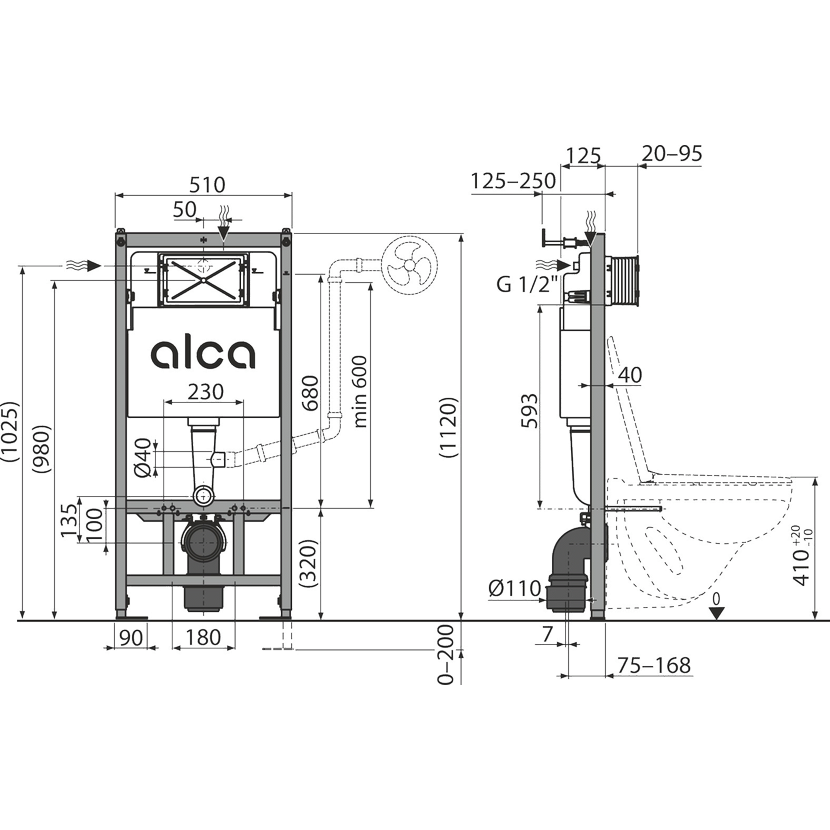

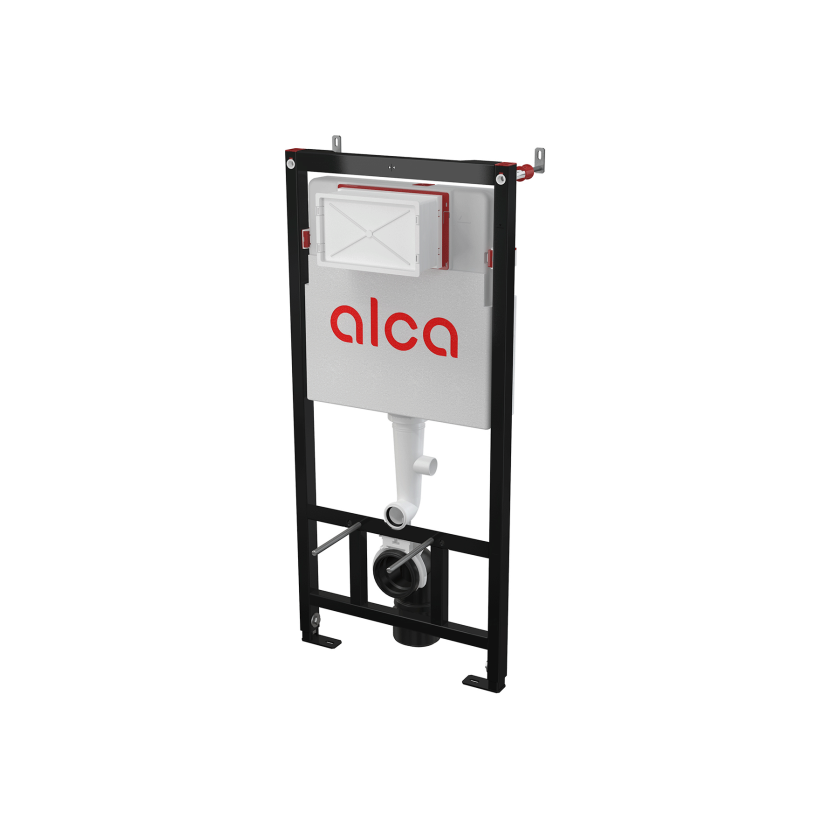

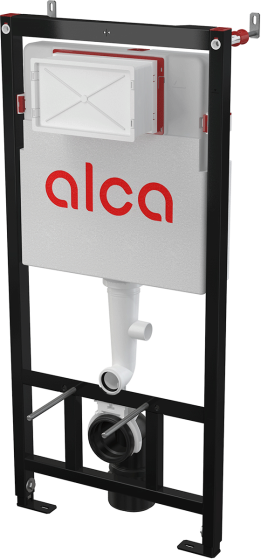

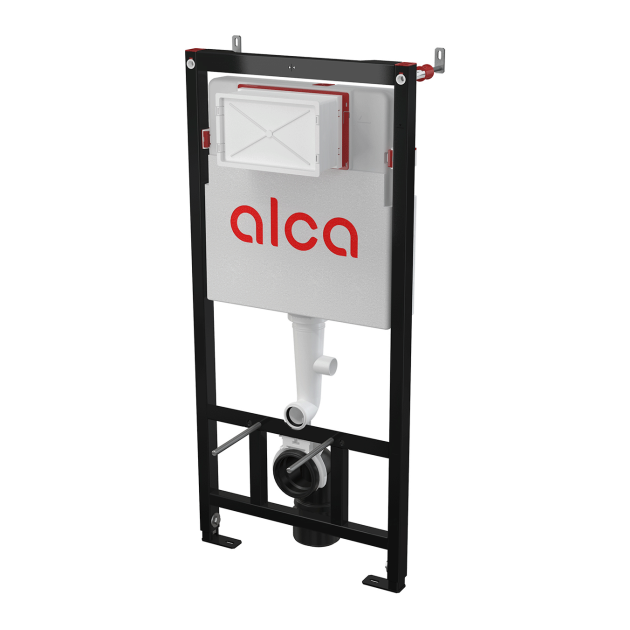

Předstěnový instalační systém s integrovanou funkcí hygienického proplachu potrubí AM121/1

Použití

• Nosný prvek pro závěsná WC s integrovanou nádrží pro proplach


• Pro automatický proplach vodovodního řádu teplé i studené vody


• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce


• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm


• Pro tlouštku podlah 0–200 mm

Provedení

• Akustická signalizace nefunkčního systému automatického proplachu


• Duální splachování nezávisle nastavitelné s hygienickou rezervou


• Dvojitý elektromagnetický ventil s ovládací elektronikou a čidlem hlídání výšky hladiny vody


• Kompatibilní se všemi ovládacími tlačítky Alca


• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce


• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu


• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot


• Materiál nosné konstrukce: kov ošetřený práškovou barvou


• Montážní hloubka nastavitelná v rozmezí 20–95 mm


• Možnost nastavení doby pro aktivaci automatického proplachu


• Možnost nastavení doby trvání automatického proplachu


• Možnost nastavení hlasitosti zvukové signalizace při nefunkčnosti systému automatického proplachu


• Možnost vestavby oddáleného nebo senzorového splachování


• Možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk


• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost


• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky


• Napájení ze sítě, nutno dokoupit síťový zdroj (12V DC min 1A) – doporučený AEZ310


• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm


• Obsahuje dávkovač WC tablet


• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm


• Příprava na připojení držáku s G1/2" přechodem pro bidetovací sedátka a spršky


• Přívod vody zezadu/shora uprostřed


• Rohový ventil s možností na napojení studené vody na potrubní systém Mepla


• Rohový ventil s možností na napojení teplé vody na potrubní systém Mepla


• Servisní práce bez použití nářadí


• Stavební hloubka 125 mm


• Viditelné označení nivelace a středové rysky


• Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov

Součásti

• Držák elektroniky


• Dva rohové ventily Schell 1/2"–3/8"


• Elektromagnetické ventily


• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks


• Fixační set: vrut O8×60 – 4 ks, hmoždinka O12 – 4 ks


• Koleno odpadu HT 90/90 polyethylen, PE-HD


• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný


• Nádrž s napouštěcí a vypouštěcí armaturou


• Redukce odpadu HT 90/110 polyethylen, PE+HD


• řídící elektronika s integrovaným čidlem na hlídání výšky hladiny vody


• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému


• Sada pro vhazování WC tablet


• Samonosný rám


• Těsnění odpadu, propojka polypropylen, těsnění propojky


• Těsnění přívodu, vývodka polypropylen, vrapová vložka
