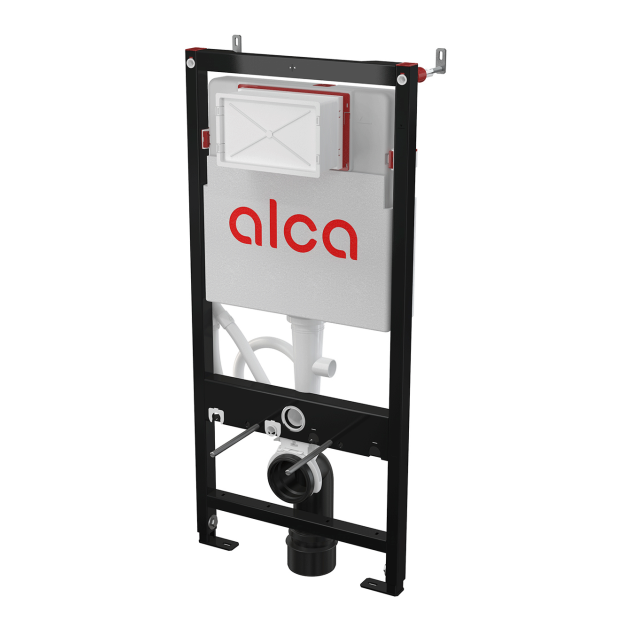

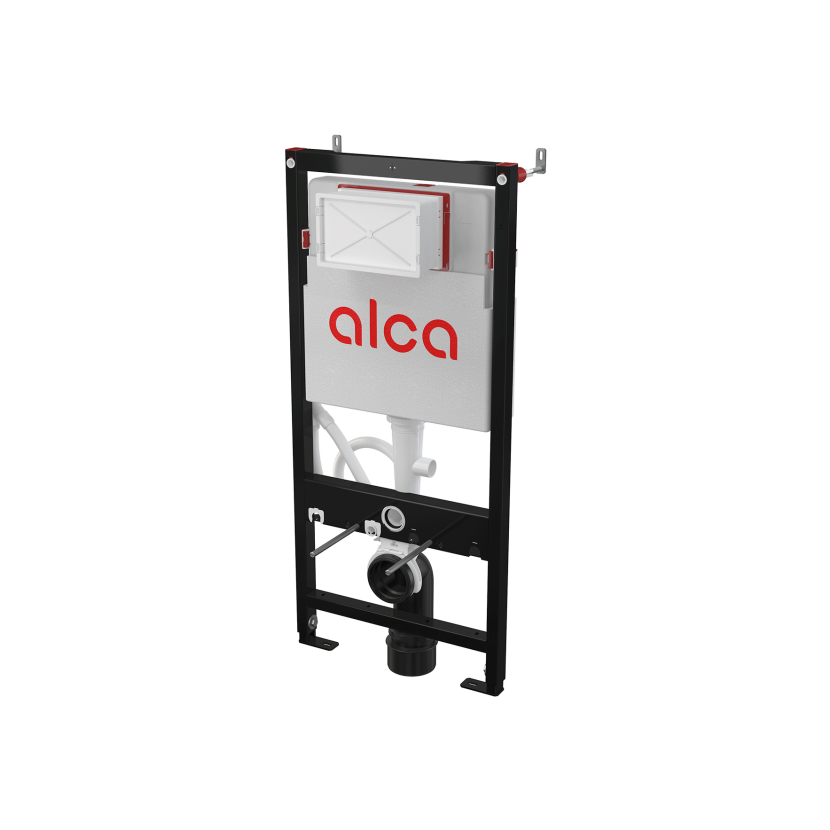

Předstěnový instalační systém pro toaletu s bidetovací funkcí AM120/1120

Použití

• Pro bidetovací WC


• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce


• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm


• Pro tloušťku podlah 0–200 mm

Provedení

• Duální splachování nezávisle nastavitelné s hygienickou rezervou


• Kompatibilní se všemi ovládacími tlačítky Alca


• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce


• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu


• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot


• Materiál nosné konstrukce: kov ošetřený práškovou barvou


• Montážní hloubka nastavitelná v rozmezí 20–95 mm


• Možnost vestavby oddáleného nebo senzorového splachování


• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost


• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky


• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm


• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm


• Příprava pro připojení vody z nádržky k bidetu


• Příprava pro vedení elektřiny k bidetovací keramice


• Přívod vody zezadu/shora uprostřed


• Rohový ventil s možností na napojení na potrubní systém Mepla


• Servisní práce bez použití nářadí


• Stavební hloubka 125 mm


• Viditelné označení nivelace a středové rysky


• Závěsy nádržky z dvoukomponentního materiálu izolují přenos vibrací z budov

Součásti

• Excentrická redukce HT 90/110 polyethylen, PE-HD


• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks


• Fixační set: vrut O8×60 – 4 ks, hmoždinka O12 – 4 ks


• Koleno odpadu HT 90/90 polyethylen, PE-HD


• Korugovaná ohebná trubka s koncovkami pro připojení k bidetu


• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný


• Nádrž s napouštěcí a vypouštěcí armaturou


• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému


• Sada pro vhazování WC tablet


• Samonosný rám


• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"


• Těsnění odpadu, propojka polypropylen, těsnění propojky


• Těsnění přívodu, vývodka polypropylen, vrapová vložka
