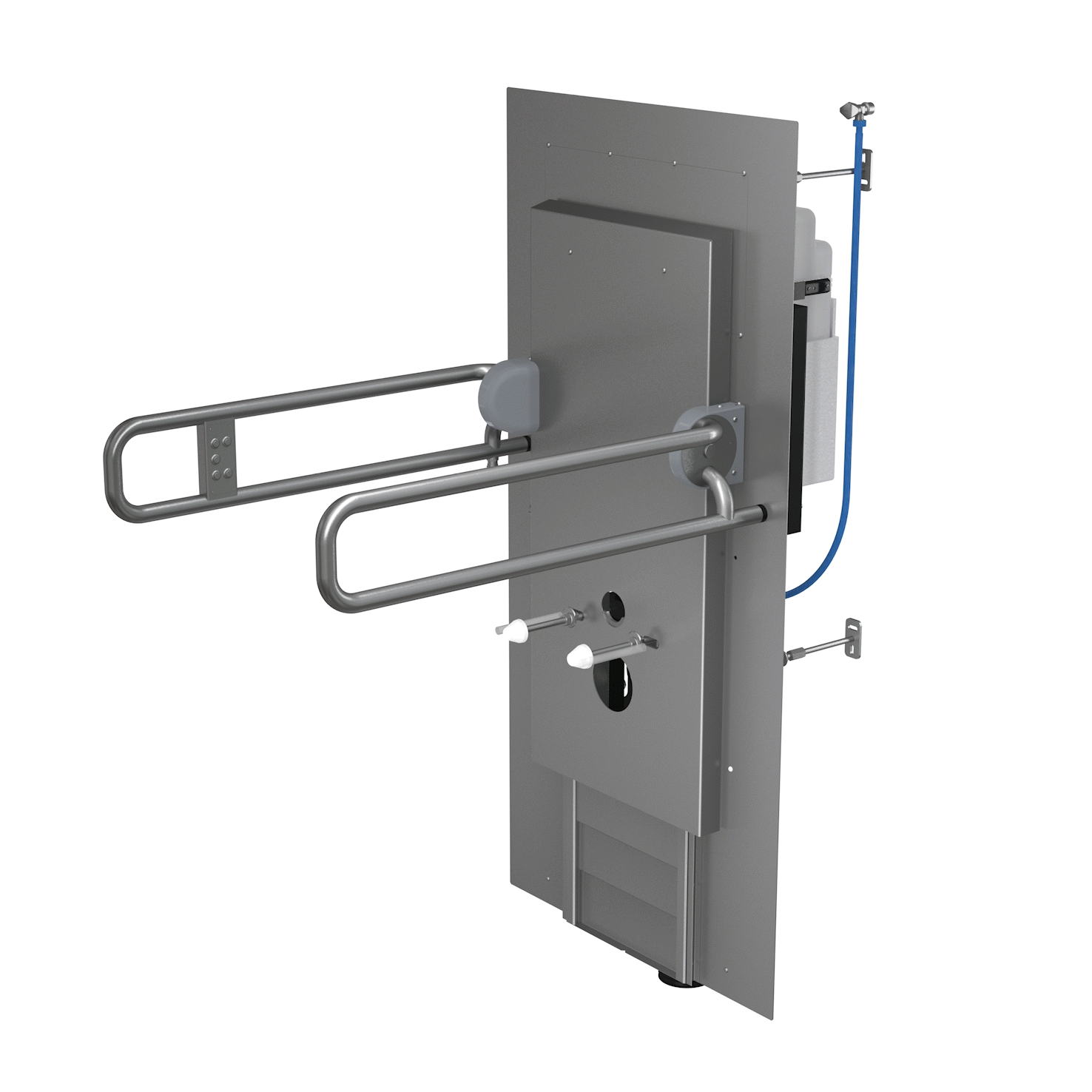

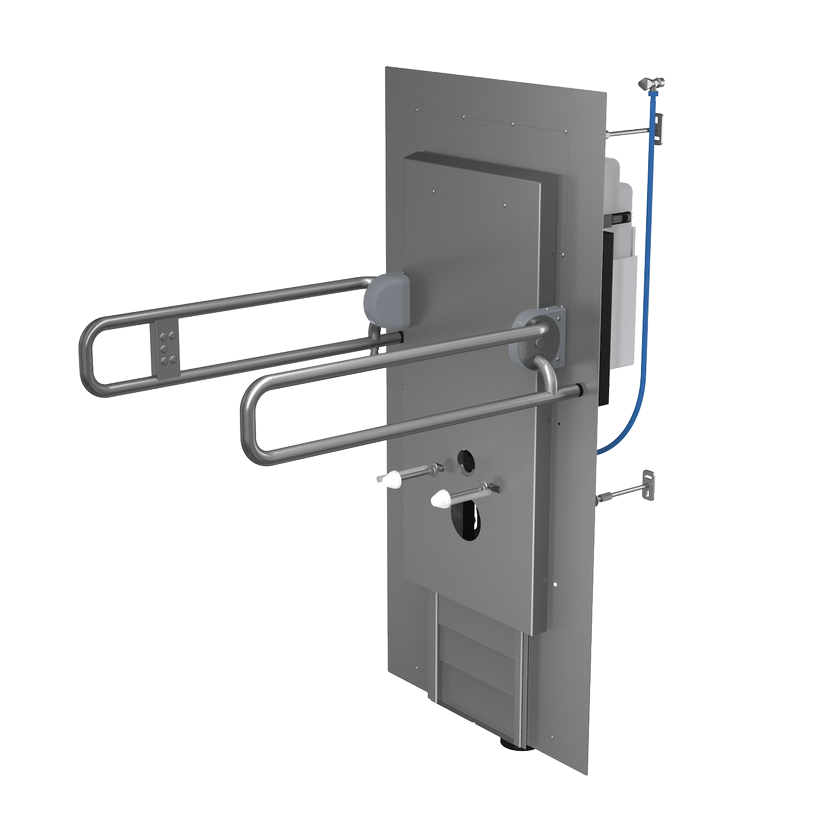

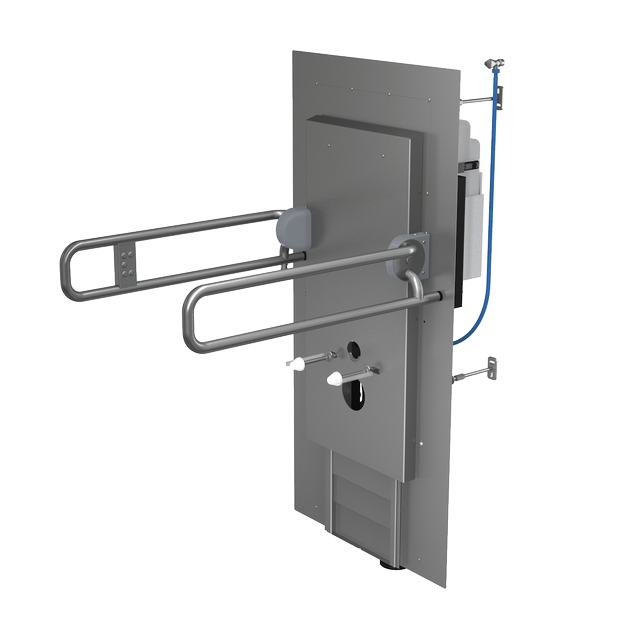

Předstěnový instalační systém pro suchou instalaci, výškově stavitelný AM101/1500L

Použití

• Pro montáž na hotovou podlahu


• Pro montáž před nosnou stěnu nebo do nosné konstrukce – pro osoby se sníženou hybností (např. po operaci)


• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm


• Pro výškové nastavení WC v rozmezí 300 mm


• Pro závěsné WC

Provedení

• Duální splachování nezávisle nastavitelné s hygienickou rezervou


• Elektrický lineární pohon – aktuátor, umožňuje nastavovat výšku WC mísy v rozmezí 300 mm


• Hloubkově nastavitelné stěnové upevnění v rozsahu od 276–326 mm


• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce


• Konstrukce rámu pro suchou instalaci před nosnou stěnu s nerezovým opláštěním


• Materiál nosné konstrukce: kov ošetřený práškovou barvou


• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% těsnost


• Nainstalovaný systém se zaklopí nerezovým opláštěním AISI 316L a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky


• Sklopná madla s elektronickým ovládacím panelem, který umožňuje duální splachování tak i výškové nastavení WC mísy

Součásti

• Dvě sklopná madla s elektrickým pohonem


• Elektrický lineární pohon – aktuátor


• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks


• Fixační set – vrut O8×60 – 6 ks, hmoždinka O12 – 6 ks, podložka – 6 ks


• Flexibilní napojení na odpad


• Koleno odpadu HT 90/110 polyethylen, PE-HD


• Nádrž s napouštěcí a vypouštěcí armaturou


• Opláštění z odolné nerez oceli AISI 316L (1.4404)


• Samonosný rám


• Těsnění odpadu, propojka polypropylen, těsnění propojky, instalační krytka


• Těsnění přívodu, vývodka polypropylen, vrapová vložka, instalační krytka
