Heimeier IMI Vekolux připojovací šroubení 1/2" rohové 0531-50.000

Dvojitá připojovací armatura Vekolux je určena k montáži pro topná tělesa VK s integrovanými ventilovými vložkami s vnitřním závitem Rp1/2 a vnějším závitem G3/4. Samotěsnící připojení usnadňuje instalaci armatury na topné těleso. Modely v rohovém a přímém provedení, každý určený pro jedno- a dvoutrubkové systémy, znamenají, že připojovací armaturu lze použít mnoha různými způsoby

Oblast použití:
Dvou- a jedno-trubkové topné systémy

Funkce:

• vřeteno pro paralelní uzavření přívodního a vratného potrubí v
   jednom úkonu


• kompletní vypuštění topného tělesa přes přívod a zpátečku
   současně


• nastavení poměru zatékání do topného tělesa (jednotrubkový
   systém)


• ovládá se nastavovacím nebo univerzálním klíčem. Viz
   příslušenství


• rozměry: DN 15


• tlaková třída: PN 10

Teplota:
Max. provozní teplota: 120 °C, s krytem 90 °C.
min. provozní teplota: –10 °C

Materiál:
Těleso ventilu: Bronz odolný korozi.
O-kroužky: EPDM
Vložka ventilu: Mosaz, PPS (polyfenylsulfid) a SPS (syndiotaktický
 polystyren)
Vřeteno: PPS s těsnícím O-kroužkem

Povrchová úprava:
Tělo ventilu a armatury jsou poniklované.
Označení: THE

Připojení k radiátoru:
Adaptéry pro R1/2 a G3/4 podle normy EN 16313 (Eurokonus), na
 připojení k topnému tělesu.
Rozteč spojů je 50 mm.
Kompenzace tolerance ±1,0 mm se speciálními převlečnými
 maticemi a flexibilním systémem plochého těsnění pro montáž bez
 pnutí.

Připojení potrubí:
G3/4 vnější závit podle normy EN 16313 (Eurokonus) pro
 kompresní armatury pro plastové, měděné, přesné ocelové a
 vícevrstvá potrubí

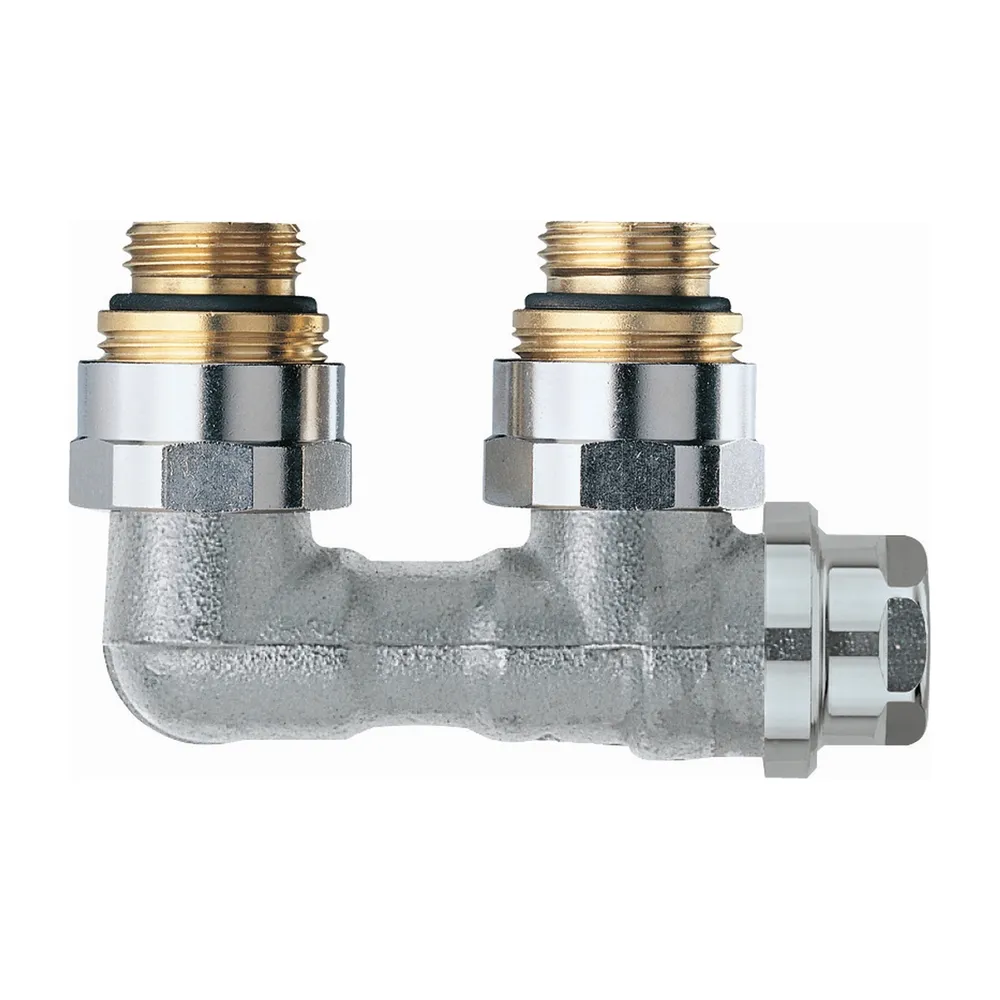

 Ilustrační foto
