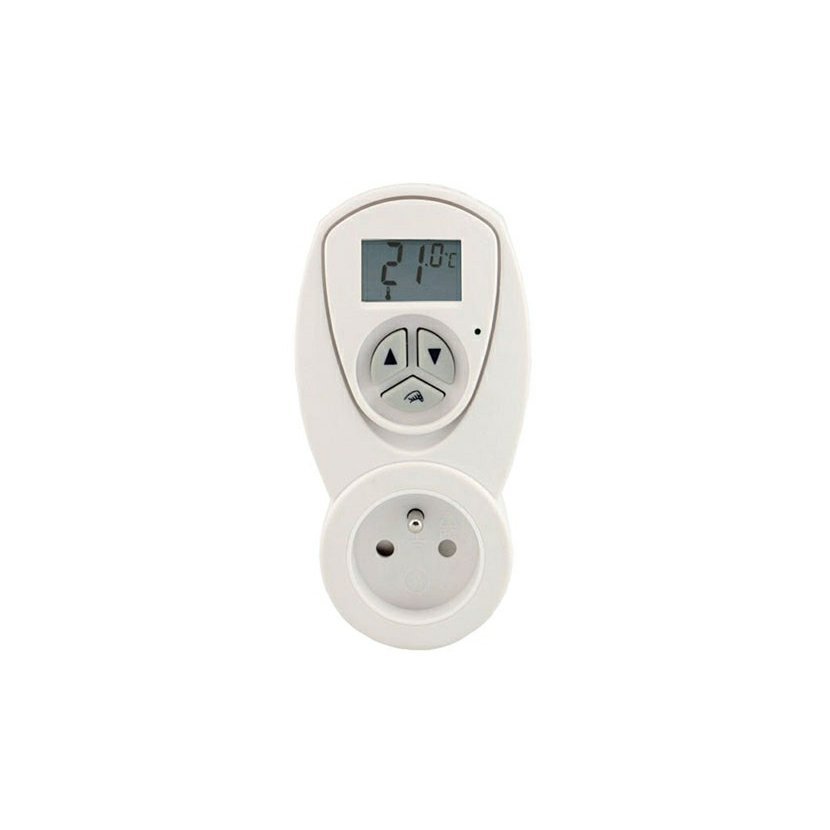

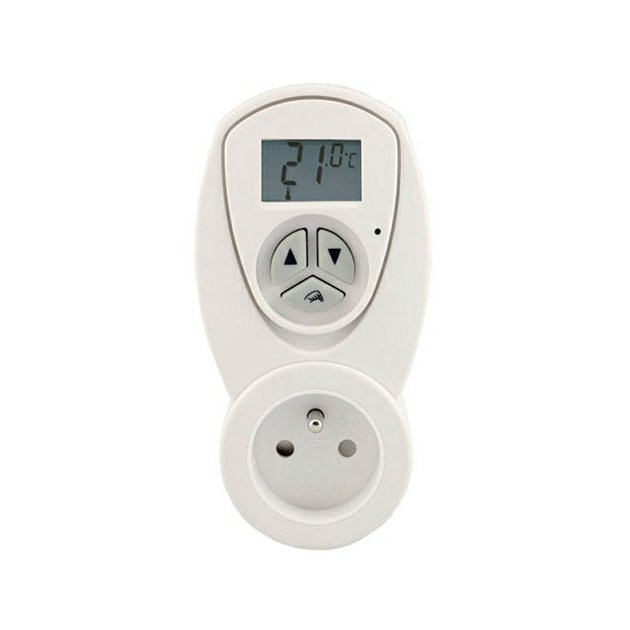

Termostat TZ63 s časovačem

Použití a funkce termostatu:
Je vhodný ke spínání jednofázového elektrického topného zařízení s max. spínanou zátěží 16 A.
Při funkci termostatu zapíná a vypíná topné zařízení v závislosti podle požadované a aktuální teploty v místnosti (vytápění na zvolenou teplotu v rozsahu 5 až 35 °C).
Při funkci časového spínače zapne topné zařízení na nastavenou dobu (vytápění po zvolený časový úsek v rozsahu 15 min. až 5 hodin).
Snadné ovládání pomocí tří tlačítek: nahoru, dolů a potvrdit.
LCD displej zobrazuje teplotu okolí a odpočítávaný čas do vypnutí funkce časového spínače.
Signalizace sepnutí je indikována symbolem plamínku na displeji a rozsvícením zelené LED.
Funkce protimrazové ochrany sepne topné zařízení při poklesu okolní teploty pod 5 °C a na displeji se zobrazí symbol vločky.
Funkce časovače lze vypnout návratem do režimu termostatu.
Technické parametry:
Napájení : 230 V ~ / 50 Hz
Spínací zátěž : 16 (3) A
Tepelné čidlo: NTC
Pracovní teplota : 0 – 45 °C
Nastavení doby časovače : 15 min. – 5 hod. s krokem 15 min.
Nastavení teploty termostatu : 5 – 35 °C s krokem 0,5°C
Rozmezí zobrazované teploty okolí :0 –40 °C s krokem 0,5 °C
Provozní vlhkost : 5-90% (prostředí bez kondenzace)
Krytí : IP 20
Skladovací teplota : 0 až 50 °C

Umístění termostatu :
V případě prostorů s vanou nebo sprchou a umývacími prostory lze zařízení použít v zóně 3. Termostat nesmí být použit v zónách 0 a1!

Popis a nastavení režimu termostatu – běžný režim
Po zapnutí termostatu TZT 63 (zastrčení do zásuvky) se na displeji termostatu zobrazí nápis „On“ a teplota 20 °C. po chvíli je změřena skutečná teplota okolí a ta je nadále zobrazována.
V tomto režimu termostat spíná či vypíná topné zařízení tak, aby teplota v místnosti dosáhla zvolené hodnoty (výrobní nastavení je 20 °C)
Jinou hodnotu teploty nastavíme stisknutím tlačítka nahoru či dolů, kdy začne na displeji blikat čas časovače. Po stihnutí tlačítka potvrdit se rozbliká nastavovaná teplota, kterou zvolíme pomocí tlačítka nahoru či dolů v rozsahu 5 ž 35 °C s krokem 0,5 °C. hodnotu uložíme stisknutím tlačítka potvrdit. Na displeji opět svítí nápis „On“ a teplota okolí.
